Máy uốn ống 4 trục 2 tầng D63mm trục đẩy V – DW 63CNC 4A2SV là giải pháp chuyên dụng cho doanh nghiệp cần uốn ống chính xác cao với khả năng gia công liên tục và ổn định trên đường kính lớn. Cấu hình 4 trục kết hợp hệ thống trục đẩy V giúp kiểm soát lực uốn đồng đều, hạn chế móp méo và đảm bảo độ cong chuẩn trên ống đến 63mm, đặc biệt phù hợp với các chi tiết yêu cầu kỹ thuật cao. Thiết kế 2 tầng làm việc tối ưu quy trình sản xuất, giúp tăng năng suất và giảm thời gian thao tác, phù hợp cho các xưởng cơ khí, kết cấu thép và sản xuất công nghiệp cần hiệu quả và tính lặp lại cao.

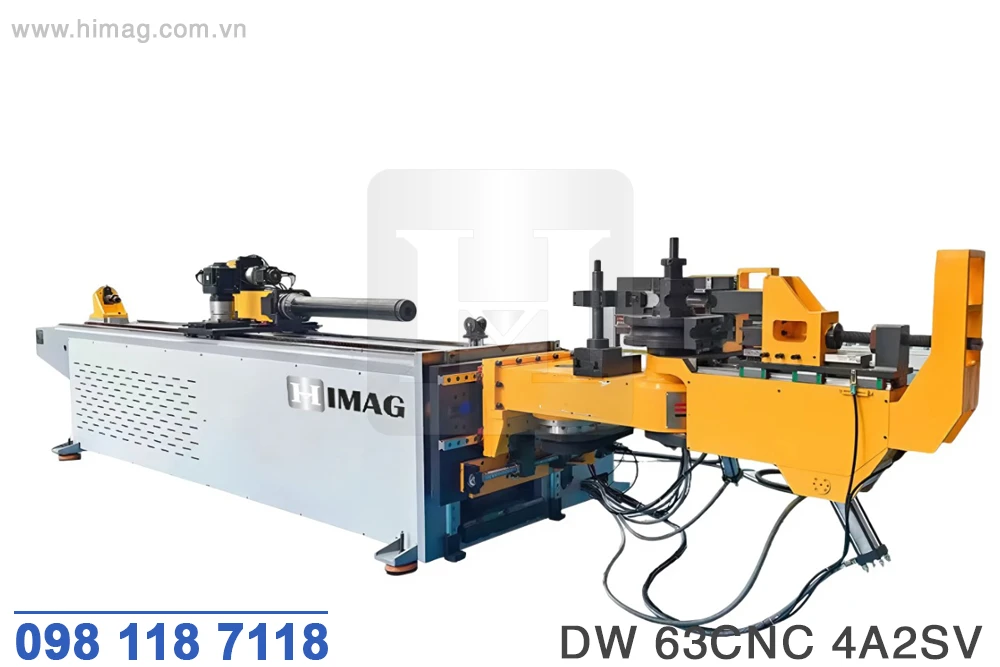

Giới thiệu máy uốn ống CNC 4 trục 2 tầng D63mm trục đẩy V
Thông số kỹ thuật máy
| Kích thước ống lớn nhất | : Thép carbon Ø63 × 4 mm :Thép hộp 42 × 42 × 4 mm |
| Bán kính uốn tối đa | : R300 mm |
| Bán kính uốn nhỏ nhất | : phụ thuộc vào đường kính của ống |
| Góc uốn tối đa | : 180 độ |
| Chiều dài đưa phôi | : 2700mm |
| Kiểu đưa phôi | : kẹp/đưa phôi trực tiếp |
| Số tầng khuôn làm việc | : 2 lớp |
| Tốc độ uốn tối đa | : 80°/s |
| Tốc độ xoay ống tối đa | : 160°/s |
| Tốc độ đưa phôi tối đa | : 1000mm/s |
| Độ chính xác uốn | : ±0.1° |
| Độ chính xác xoay ống | : ±0.1° |
| Độ chính xác đưa phôi | : ±0.1mm |
| Phương thức nhập dữ liệu | : Giá trị làm việc (YBC) |
| Phương pháp uốn | : uốn servo |
| Công suất động cơ thủy lực | : 7.5kW |
| Công suất động cơ servo đẩy phôi | : 5 Kw |
| Công suất động cơ servo xoay ống | : 1 Kw |
| Công suất động cơ servo uốn ống | : 7 Kw |
| Công suất động cơ di chuyển trái phải đầu uốn | : 1 Kw |
| Áp suất dầu thủy lực tối đa | : 14 Mpa |
| Kích thước máy | : 5500x1600x1700mm |
| Trọng lượng máy | : 4500 kg |
Đặc điểm nổi bật máy
- Hệ thống CNC tự động hoàn toàn, điều khiển bằng PLC kết hợp màn hình cảm ứng HMI, vận hành trực quan và dễ sử dụng.

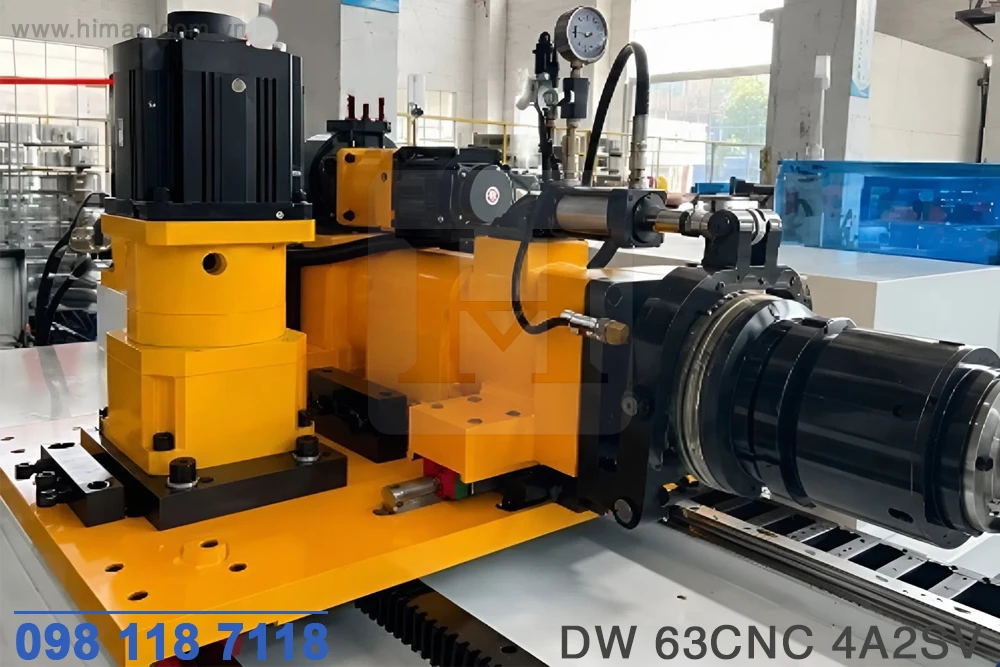

- Trang bị nhiều trục Servo đồng bộ (cấp phôi, xoay ống, uốn) đảm bảo độ chính xác cao và tính lặp lại ổn định.
- Sử dụng hệ thống Servo cho đầu uốn giúp đảm bảo lực uốn và hạn chế biến dạng, xử lý linh hoạt nhiều biên dạng ống.
- Tích hợp hệ thống bôi trơn tự động, tự chuẩn đoán lỗi và lưu trữ chương trình, giúp vận nhành liên tục, giảm downtime và tối ưu hiệu suất sản xuất.
